উল্লম্ব রোটারি পার্কিং সিস্টেম 20 গাড়ি বা SUV
বর্ণনা

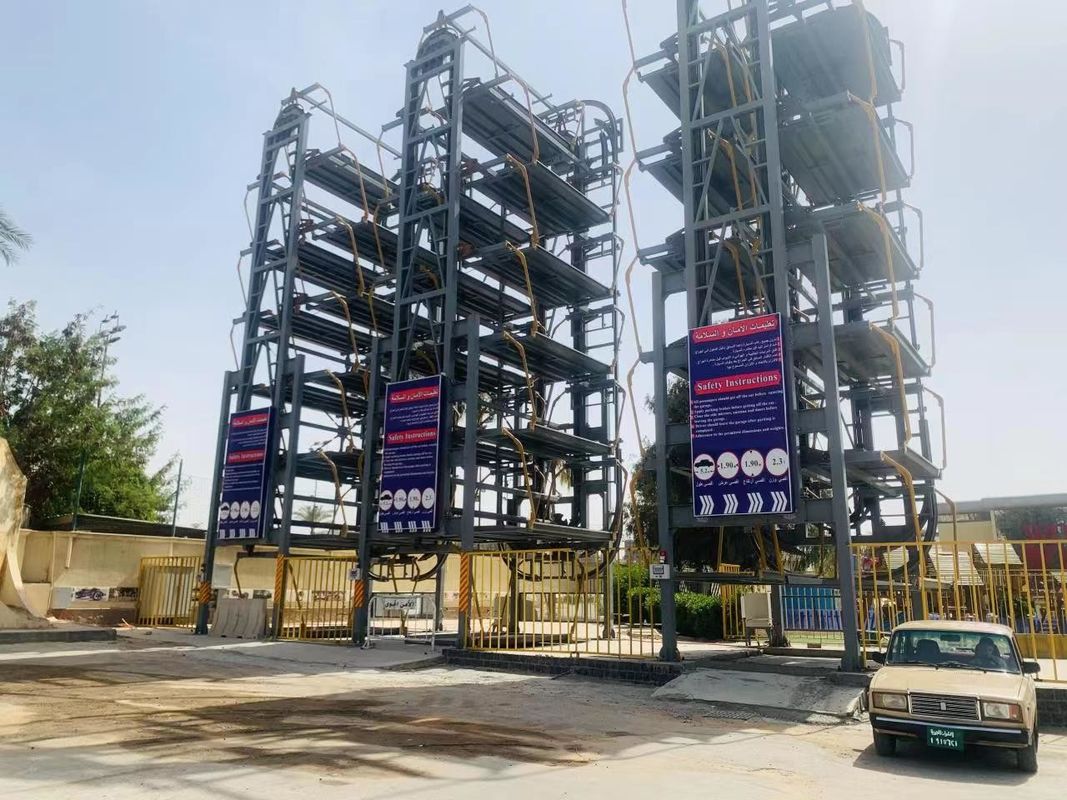

উল্লম্ব রোটারি পার্কিং সিস্টেম 20 গাড়ি বা এসইউভি প্রধানত ইস্পাত কাঠামো, লোড ক্যারিয়ার, ড্রাইভ সিস্টেম, নিয়ন্ত্রণ ব্যবস্থা, নিরাপত্তা এবং সনাক্তকরণ সিস্টেম নিয়ে গঠিত।
এটি ডিজাইন করা সিস্টেম যে একটি অটোমোবাইল খাঁচায় রাখা হয়, খাঁচা উপরে এবং নীচে পাশাপাশি ডান এবং বাম ঘোরে এবং তারপর অটোমোবাইল পার্ক করা হয়।
এই স্বয়ংক্রিয় পার্কিং সিস্টেমটি 20টি গাড়ি বা 20টি এসইউভি সহজে এবং নিরাপদে পার্ক করার জন্য ডিজাইন করা হয়েছে, 2টি গাড়ি পার্ক করার জন্য প্রয়োজনীয় পৃষ্ঠের অংশে।ড্রাইভার পার্কিং এবং স্থল স্তরে সিস্টেমে যানবাহন রেখে দিয়ে কাজ করা সহজ।
একবার ড্রাইভার নিগমিত নিরাপত্তা অঞ্চল ছেড়ে চলে গেলে গাড়িটি স্বয়ংক্রিয়ভাবে পার্ক করা গাড়িটিকে নীচের কেন্দ্রীয় অবস্থান থেকে দূরে সরিয়ে নেওয়ার জন্য ঘোরানো সিস্টেম দ্বারা পার্ক করা হয়।এটি গ্রাউন্ড লেভেলে একটি খালি পার্কিং স্পেস ছেড়ে দেয়, পরবর্তী গাড়িটি পার্ক করার জন্য।
পার্ক করা গাড়িটি সহজেই IC কার্ডের মাধ্যমে পুনরুদ্ধার করা যায় বা গাড়িটি পার্ক করা প্রাসঙ্গিক অবস্থান নম্বরের জন্য বোতামটি চাপলে।এটি চালকের নিরাপত্তা অঞ্চলে প্রবেশের জন্য এবং গাড়িটিকে সিস্টেমের বাইরে উল্টাতে প্রস্তুত করার জন্য প্রয়োজনীয় গাড়িটিকে গ্রাউন্ড লেভেলে নীচে ঘোরাতে বাধ্য করে।
প্রযুক্তিগত পরামিতি
(মডেল নাম্বার.) |
PCX20/11-20D |
PCX23/11-20D |
(উত্তোলন ক্ষমতা) |
2000 কেজি |
2300 কেজি |
(গাড়ির আকার) |
5200 x 1900 x 2050 মিমি |
5300 x 2000 x 2000 মিমি |
(পার্কিং স্পেস) |
20টি গাড়ি |
|
(চালানোর ধরণ) |
মোটর + চেইন + স্প্রোকেট |
|
(মোটর ক্ষমতা/গতি) (অপারেশন মোড) (প্ল্যাটফর্ম সামগ্রী) |
7.5 Kw x 4 P/ 4.4 M/ মিনিট (2 RPM) 15 Kw-MOTOR 9.2 Kw/<4.4 M/ মিনিট আইসি কার্ড/ প্রেস বোতাম/ টাচ স্রিন 2.2 মিমি গ্যালভানাইজড ওয়েভ প্লেট |
|
(মোট লোডিং ক্ষমতা) |
22000 কেজি |
23640 কেজি |
(ওয়ারেন্টি) |
উত্পাদন ত্রুটির বিরুদ্ধে 2 বছর |
|
(ইনস্টলেশন স্পেস(মিমি)) |
6000 x 4850 মিমি 6500 x 5500 মিমি |
|
(নিরাপত্তা যন্ত্র) |
ছবির বৈদ্যুতিক সেন্সর |
|
(বিদ্যুৎ সরবরাহ/মোটর ক্ষমতা) |
220 V/ 380 V, 50 Hz/60 Hz, 1 Ph/ 3 Ph, 7.5 Kw |
কাজ নীতি
প্রতিটি স্থানের একটি গাড়ির প্যালেট আছে, পার্কিং বা পুনরুদ্ধারের জন্য প্যালেটগুলি একটি দিক বরাবর ঘুরবে যাতে পার্কিং বা মাটিতে স্থান পুনরুদ্ধার করা যায়;ড্রাইভার সরাসরি গ্রাউন্ড স্পেসে গাড়ি পার্ক করতে বা পেতে পারে;
পদক্ষেপ: সমস্ত গাড়ি ঘড়ির কাঁটার দিকে বা ঘড়ির কাঁটার বিপরীত দিকে ঘুরবে যতক্ষণ না গাড়ি মাটিতে না আসে;উদাহরণ স্বরূপ নিচের ছবির শোতে, আমরা যদি টপ গাড়ি পেতে চাই, সব গাড়ি ঘড়ির বিপরীত দিক বরাবর ঘোরে;উপরের প্যালেট কারটি মাটিতে পড়ে এবং চালক সরাসরি এটিকে নিয়ে যেতে পারে;
বৈশিষ্ট্য
1. মোটর চালিত, চেইন উত্তোলন সিস্টেম.
2. সিডব্লিউ / সিসিডাব্লু নির্দেশে খাঁচা উল্লম্বভাবে সঞ্চালন করে গাড়ি পার্ক করার জন্য ডিজাইন করা হয়েছে৷
3. সর্বাধিক স্থান দক্ষ পার্কিং সমাধান কারণ আপনি ছোট এলাকায় 20টি গাড়ি পর্যন্ত পার্ক করতে পারেন 2টি গাড়ির বেশি নয়৷সহজ এক-টাচ কন্ট্রোল এবং 4. পেশাদার অপারেটরের প্রয়োজন নেই।
4. বুদ্ধিমান ঘূর্ণন দিক (CW / CCW এ) প্রবেশ / প্রস্থান সময় ছোট করতে।
5. পিএলসি স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা, একটি স্পর্শে প্রয়োজনীয় যানটিকে কল করার জন্য স্পর্শ পর্দা।
6. ইস্পাত অংশ স্যান্ডব্লাস্ট করা হয় তারপর অ্যান্টি-জারা প্রাইমার পেইন্ট করা হয় এবং টপ ফিনিশ কালার লেপা হয়
প্রধান কাঠামো
রোটারি পার্কিং ব্যবস্থা ৭টি মৌলিক কাঠামোর সমন্বয়ে গঠিত
ফাউন্ডেশন, স্টিল স্ট্রাকচার, প্যালেট, ট্রান্সমিশন, কন্ট্রোল সিস্টেম, সেফটি প্রোটেকশন ডিভাইস এবং অন্যান্য অক্জিলিয়ারী ডিভাইস;
